風力発電ビジネスを「リスクの低い事業」にするために

    • HOME | 風況観測タワー


四角柱・4支線型風況観測タワー
 狭い土地・急傾斜地形に対応します
IEC61400 2017対応可能
Thies社FirstClassセンサー標準


トラス型風況観測タワー・データロガー



※この風況観測タワーは、株式会社新エネルギー総合研究所と共同事業です
 機器販売・施工に関しては、株式会社新エネルギー総合研究所の販売となります
 風況観測データ提供サービス(当方側でタワーを保有・データのみをご提供)は対応可能です

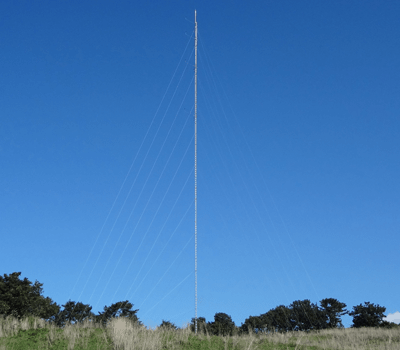

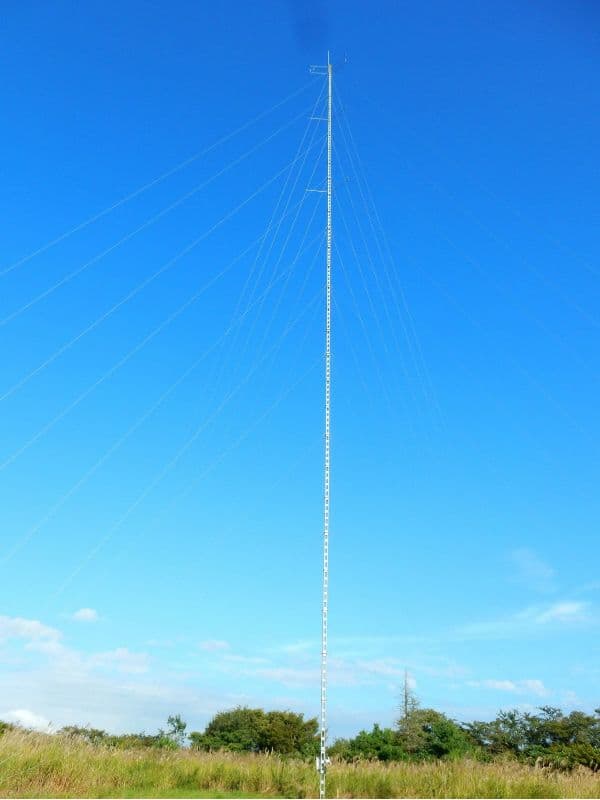

風況観測タワー外観

 四角柱タワーの特徴1


円柱ポールや三角トラスタワーより設置面積が少なく済みます
重機が入らない狭い場所でも設置できる可能性があります
伐採面積が限定される国有林でも設置の可能性が高まります(実績あり)

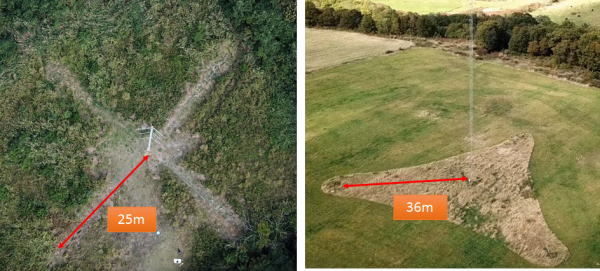

狭い敷地での設置検討(借用用地が限定された案件)
(赤:敷地境界、緑:25m円、黄色:36m円)

4支線型になります。3支線型に対して支線距離を短くできます



3支線型と4支線型観測タワーの必要長さ

4支線型トラスタワーと3支線トラスタワーの比較
(注記)3支線でもこれより短いものもあります


 四角柱タワーの特徴2


 傾斜や高低差の大きい場所でも立てられる可能性があります



四角柱タワーの特徴3


メンテナンスがやりやすい
厳しい自然環境における設備です。落雷や凍結に伴う故障などが生じるケースが多いため、メンテナンスのしやすさも重要です

故障時のセンサー交換などが行いやすい

サービス範囲


現地調査
建築確認申請
観測タワー建設
観測
データ提供
メンテナンス
撤去
※本サービスの提供範囲はお客様との調整となります
※風況観測タワーの設置位置の選定も行っています(※限定サービス)

Thies社 FirstClassセンサー(標準仕様)


海外で多く使われている高い基準を満たすセンサー
近年は日本国内でも多数採用されています

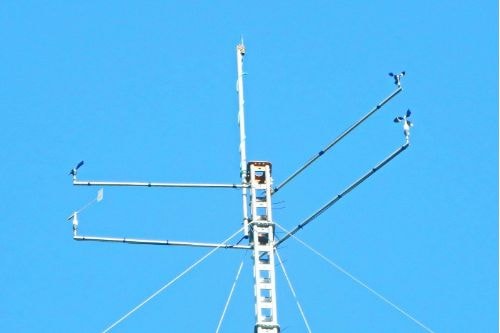

風速計と風向計
 上段:NRG 下段:Thies

NRG社 センサー・データロガー


日本国内でスタンダードなセンサー・ロガー
(お客様のご要望の場合の設定です)

風速計・風向計・データロガー


Webによる観測システム(オプション)


1秒サンプリングと1秒記録が可能
専用サーバーへデータを保存
衛星通信への対応(山岳地帯等携帯電波が届かない場所向け)




注記事項


風況観測タワーは設置場所が過酷な環境の為、自然災害での破損が生じる場合があります
(特に風向・風速計は落雷破損、凍結等による変形異常値、突風等での損傷などが生じやすい機器です)
落雷等の自然災害に伴う破損・修理はお客様のご負担となります点、予めご了承願います
自然災害など万が一の事故の為、お客様において自然災害保険へのご加入をお願いしております


風況観測タワー(四角柱・4支線型トラスタワー)
