ドップラーライダー設置事例
※山岳地帯かつ豪雪・極低温地域での設置が増えています(2024/2/1)
国有林 丘陵地形
ウィンドファーム認証の為の計測(観測期間1年以上)
2022年ウィンドファーム認証
![](_src/2709/img20201101023609863761.jpg?v=1700488156147)
ドップラー・ライダー
WINDCUBE V2.1
![](_src/2711/img20201103192352295918.jpg?v=1700488156147)
マスト&ライダー
![](_src/2713/img20201103192429835437.jpg?v=1700488156147)
ライダーの囲い取付け
![](_src/2745/img20201109224645792701.jpg?v=1700488156147)
電源(燃料電池)
牧場・丘陵
ウィンドファーム認証の為の計測(観測期間1年以上)
※2022年ウィンドファーム認証
![](_src/2715/img20201103192935313537.jpg?v=1700488156147)
周辺環境
![](_src/2717/img20201103192944555878.jpg?v=1700488156147)
独立型電源とライダー
![](_src/2719/img20201103193000629184.jpg?v=1700488156147)
ドップラー・ライダー
三菱 DIABREZZA_W
![](_src/2747/img20201109225116412399.jpg?v=1700488156147)
通年無補給独立型電源(オリジナル)
国有林 山岳・傾斜大
近隣観測データの補完(追加観測、約3ヶ月)
![](_src/2721/no5.jpg?v=1700488156147)
ライダー設置(WINDCUBE)
![](_src/2723/img_5323.jpg?v=1700488156147)
傾斜地用架台(電源:燃料電池)
![](_src/2725/no5-b2_20201103193930924.jpg?v=1700488156147)
国有林利用の為の測量
![](_src/2727/no5-b1_20201103193925551.jpg?v=1700488156147)
測量による伐採範囲の杭
![](_src/2729/img20201103193942173956.jpg?v=1700488156147)
伐採作業1
![](_src/2731/img20201103193947593137.jpg?v=1700488156147)
伐採作業2
ドップラー・ライダー(WINDCUBE)は4方向にレーザーを照射して風向・風速を計測します。この為、レーザー照射の4方向に障害物がある場合、計測できません。
一方、国有林の為、伐採範囲が限定されます。
更に樹高が15m程度の為、限られた範囲での伐採で、レーザーを4方向通過させる必要があります。
この為、事前の現地調査が非常に重要になります
![](_src/2733/img20201103194505217285.jpg?v=1700488156147)
比較的開けている方位
![](_src/2735/img20201103194227977693.jpg?v=1700488156147)
少し狭い方位
![](_src/2737/img20201103194256091134.jpg?v=1700488156147)
伐採できず狭い隙間しかない方位
![](_src/2739/img20201103194302253932.jpg?v=1700488156147)
レーザーの通過範囲
海岸
目的:風況観測(一般)
電源:商用電力
![](_src/2741/00ko.jpg?v=1700488156147)
ドップラー・ライダー(WINDCUBE)
![](_src/2743/011.jpg?v=1700488156147)
山林(降雪地帯)
目的:風力観測
電源:独立型電源(燃料無補給型)
![](_src/2767/img_20201115_125420.jpg?v=1700488156147)
ドップラー・ライダー(WINDCUBE)
![](_src/2769/000yoyoyuo.jpg?v=1700488156147)
![](_src/2771/2020-11-21-08-36.jpg?v=1700488156147)
降雪(11月)
![](_src/2773/img20201130081049029218.jpg?v=1700488156147)

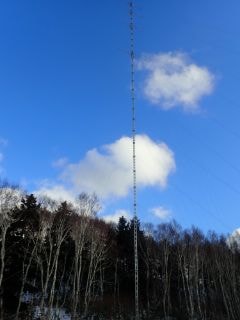

風況観測タワー
平地
目的:風況観測(一般)
電源:商用電力
![](_src/2775/dia.jpg?v=1700488156147)
三菱電機DIABREZZA_W
![](_src/2779/gosyo.jpg?v=1700488156147)
降雪後
山林(降雪地帯)
目的:マストとライダーの同時観測(ハブ高さ60m以上への対応)
※マストとの同時設置です
電源:独立型電源(燃料無補給型)
![](_src/2777/pp_20210101150027.jpg?v=1700488156147)
三菱電機DIABREZZA_W
山林(降雪地帯)
目的:マストとライダーの同時観測(ハブ高さ60m以上への対応)
※既存マストに併設・ライダー・マストの同時期観測
電源:独立型電源(燃料無補給型)
ドップラー・ソーダによる観測
福島県A
![](_src/2749/img20201114025102710826.jpg?v=1700488156147)
![](_src/2751/img20201114025131707972.jpg?v=1700488156147)
長崎県
![](_src/2753/img20201114025222845028.jpg?v=1700488156147)
福島県B
![](_src/2755/12.18_4.jpg?v=1700488156147)

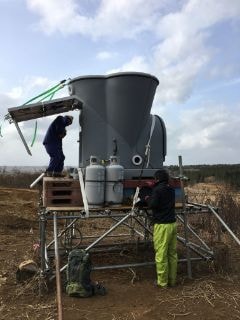

青森県
![](_src/2763/00ro.jpg?v=1700488156147)

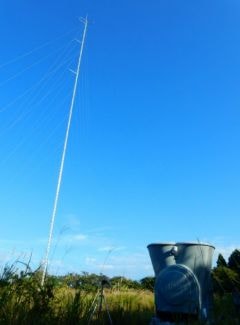

福島県C
![](_src/2757/0yo.jpg?v=1700488156147)
![](_src/2759/0yo2.jpg?v=1700488156147)
新潟県
![](_src/2761/000img_5864.jpg?v=1700488156147)
